helm

helm 是什么？解决了什么问题?

如果要部署一个应用，那么需要编写deploy 的yaml文件，service 的yaml文件，ingress的yaml。
如果服务很多的时候，比如几十个应用，需要管理的yaml文件的工作量是具大的。同时如果要完成服务的升级，那么需要对每一个deploy 分别执行升级命令，也是比较麻烦的。

helm 类似于 centos 的yum 包管理工具，将要发布的部署等方便的管理起来。方便我们对k8s容器中的服务，部署，pod 等进行高效的管理。

helm概述

Helm是目前Kubernetes服务编排领域的唯一开源子项目，做为Kubernetes应用的一个包管理工具，可理解为Kubernetes的apt-get / yum，由Deis 公司发起，该公司已经被微软收购。Helm通过软件打包的形式，支持发布的版本管理和控制，很大程度上简化了Kubernetes应用部署和管理的复杂性。

helm 官网 https://helm.sh/

helm 中的概念

  • Chart：一个Helm包，其中包含运行一个应用所需要的工具和 资源定义，还可能包含Kubernetes集群中的服务定义，类似于Yum中的RPM文件。

  • Release：在Kubernetes集群上运行的一个Chart实例。在同一个集群上，一个Chart可以被安装多次。例如有一个MySQL Chart，如果想
    在服务器上运行两个MySQL数据库，就可以基于这个Chart安装两次。 每次安装都会生成新的Release，会有独立的Release名称。

  • Repository：用于存放和共享Chart仓库。

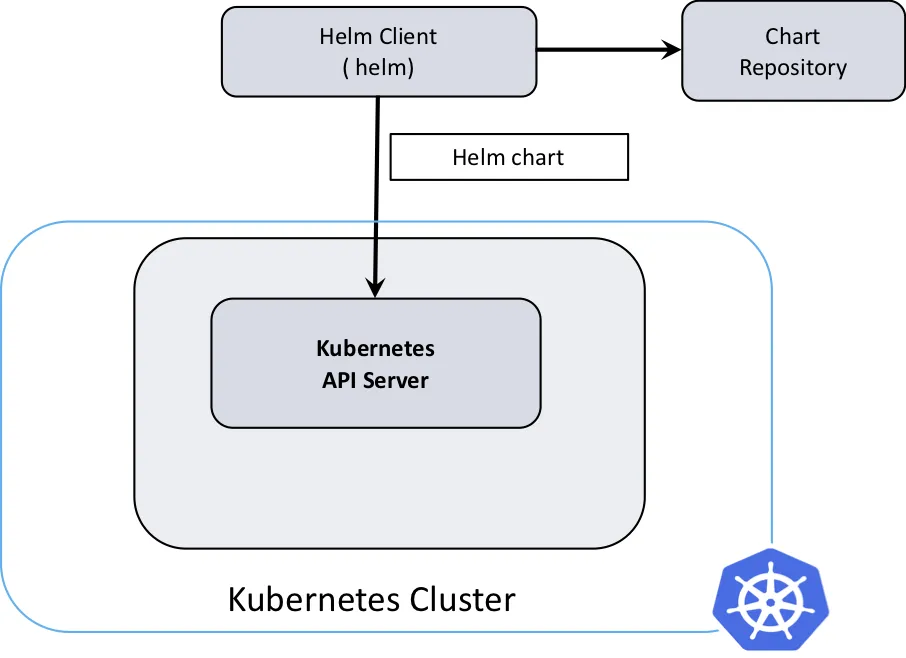

helm 架构

  • helm client 去 repository 获取一个 chart
  • chart 部署到k8s集群 生成一个release

heml 安装

heml 是需要单独安装的。

heml github 地址 https://github.com/helm/helm/releases

  1. 下载对应的包

    1
    2
    3

    wget https://get.helm.sh/helm-v3.4.0-linux-amd64.tar.gz

  2. 解压

1
2
tar zxvf helm-v3.4.0-linux-amd64.tar.gz

  1. 移动到bin目录
1
mv linux-amd64/helm /usr/bin/
  1. 测试安装
1
2
helm version

  1. 配置仓库地址
1
2
3
4
helm repo add stable http://mirror.azure.cn/kubernetes/charts
helm repo add aliyun https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts
helm repo update

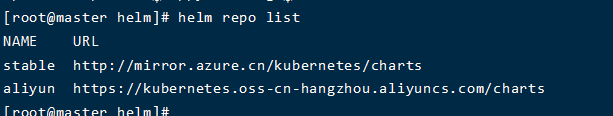

  1. 仓库相关的命令
1
helm repo list

删除repo

1
helm repo remove aliyun

helm 基本命令

通过helm –help 可以查看能够操作的一些命令和功能

  • helm search: 搜索 charts

  • helm pull: 下载chart 到本地

  • helm install: 上传charts 到k8s

  • helm list: 展示k8s中所有的 releases

  • completion 为指定的shell生成自动完成脚本

  • create 执行名字生成 chart

  • dependency 管理charts依赖

  • env 客户端环境信息

  • get 获取某个release的拓展信息

  • history 拉取release 的历史信息

  • lint 对 chart 进行检查问题

  • package 将 chart 目录打包到 chart 存档文件中

  • plugin install, list, or uninstall 插件

  • repo 添加，列出，移除，更新和索引 chart 仓库。可用子命令：add、index、 list、remove、update

  • rollback 从之前版本回滚

  • show 查看 chart 详细信息。可用子命令：all、chart、readme、values

  • status 显示已命名版本的状态

  • template 本地呈现模板

  • test 执行release 的测试方法

  • uninstall 卸载 release

  • upgrade 升级 release

  • verify 校验chart的签名是否有效

helm 使用

从远程仓库快速部署应用

安装helm weave-scope 监控

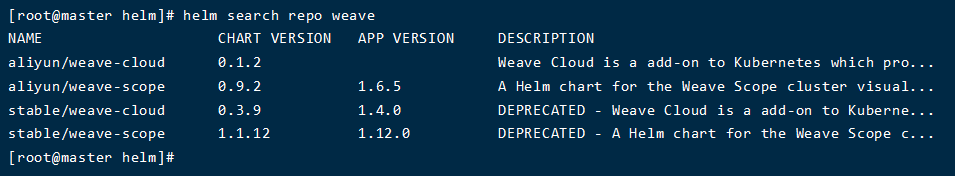

  1. 从仓库搜索
1
2
helm search repo weave

查询chart 信息

1
2

helm show chart stable/weave-scope
  1. 安装chart
1
2
3
4
5
6

//执行安装
helm install weave-ui  stable/weave-scope
//查看安装进度
helm status  weave-ui

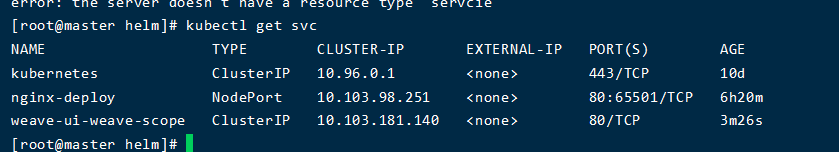

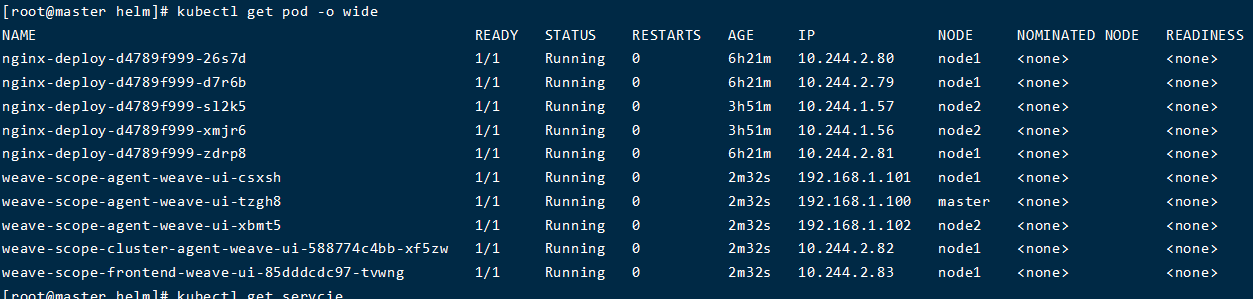

查看安装的pod信息

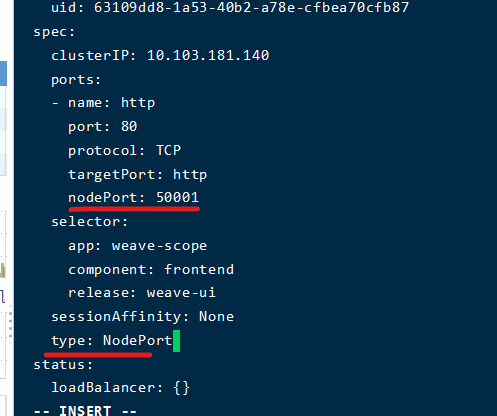

  1. 修改service 可对外访问

1
kubectl edit svc weave-ui-weave-scope

修改

  • type = NodePort
  • 添加nodePort属性

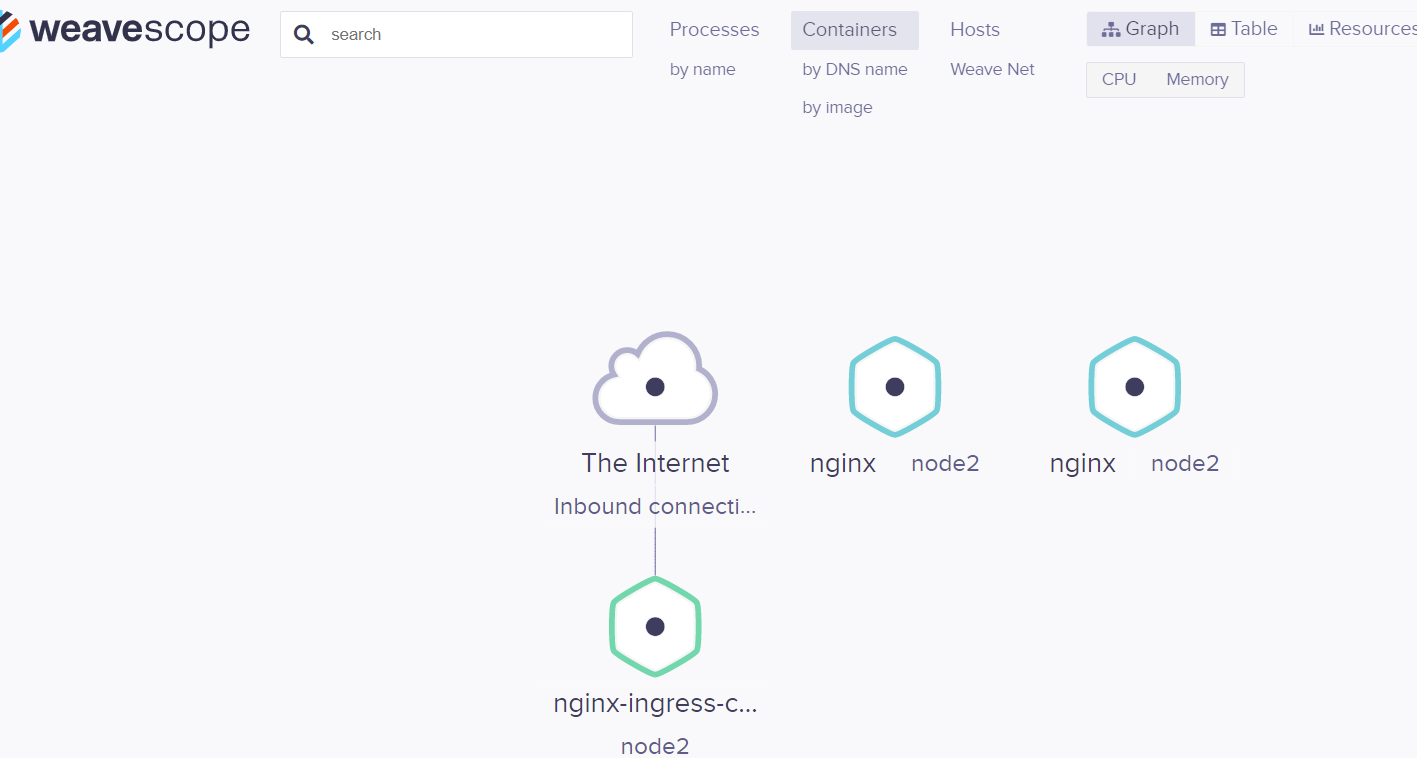

  1. 页面访问

自定义chart

最基本的chart 就是一些资源文件的集合，通过helm create 命令可以创建自定义的chart

  1. 创建chart
1
2
#创建一个名字为 nginx-chart  的chart
helm create nginx-chart

会在当前目录下生成一个同名文件夹。

​ chart 文件夹里的内容

  • charts
  • Charts.yaml 定义当前chart的一些配置信息，比如版本号等
  • templates 定义了资源的模板文件 ，比如deploy.yaml servcie.yaml 等
  • values.yaml 定义了共享的变量信息，这些变量可以用于模板文件中的取值
  1. 在templates 中创建自定义的yaml

//nginx-deploy.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
apiVersion: apps/v1
kind: Deployment
metadata:
 creationTimestamp: null
 labels:
   app: nginx
 name: nginx
spec:
 replicas: 1
 selector:
   matchLabels:
     app: nginx
 strategy: {}
 template:
   metadata:
     creationTimestamp: null
     labels:
       app: nginx
   spec:
     containers:
     - image: nginx
       name: nginx
       resources: {}
status: {}

//nginx-service.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
apiVersion: v1
kind: Service
metadata:
  creationTimestamp: null
  labels:
    app: nginx
  name: nginx
spec:
  ports:
  - port: 8080
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  type: NodePort
status:
  loadBalancer: {}

  1. 安装chart 和升级chart

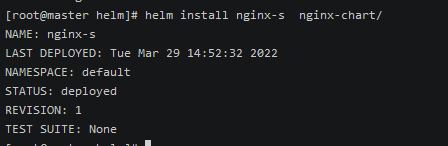

    执行目录执行 install 命令

    1
    helm install nginx-s  nginx-chart/

​

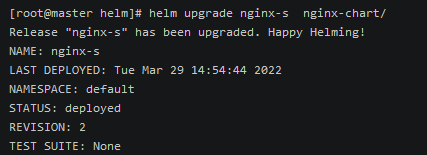

​ 如果需要升级可以使用upgrade 命令

1
helm upgrade nginx-s  nginx-chart/

chart 的安装方式

  • 通过仓库安装
  • 通过本地目录 helm install xx path
  • 通过压缩包 helm install xx foo-0.1.1.tgz
  • 通过远程链接 helm install https://example.com/charts/foo- 1.2.3.tgz

使用charts模板来定义charts

在定义charts 文件的template 文件的时候，直接通过模板文件的方式定义资源文件。

模板文件中可以获取

  • 当前Replease 的相关变量信息
  • values.yaml 中定义的变量信息

内置可获取的构建对象

  • Release

    • Release.Name: 发布名称
    • Release.Namespace
    • Release.IsUpgrade: 当前是否是升级或回滚
    • Release.IsInstall: 当前是否是安装
    • Release.Revision 版本号，每次加1

    示例:{{` .Release.Name `}}

  • Values

    从values 文件定义的变量获取值。

    1
    示例: {{ .Values.favoriteDrink }}

  • Chart Chart.yaml文件内容

    1
    示例:{{ .Chart.Name }}

  • Files 访问一个指定文件的信息（除了template 对象）

    1
    示例： 获取路径信息   {{ .Files.Get $path }}

  • Capabilities 获取集群的相关信息

    1
    示例: {{ .Capabilities.APIVersions}} 获取版本列表

支持灵活的定义模板文件，可以查看文档链接查看详细的内容 https://helm.sh/zh/docs/chart_template_guide/getting_started/

简单示例

修改上面的自定义chart 将一些变量信息抽到vlaue.yaml 文件中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
apiVersion: apps/v1
kind: Deployment
metadata:
 creationTimestamp: null
 labels:
   app: {{ .Release.Name }}
 name: nginx
spec:
 replicas: 1
 selector:
   matchLabels:
     app: {{ .Release.Name }}
 strategy: {}
 template:
   metadata:
     creationTimestamp: null
     labels:
       app: {{ .Release.Name }}
   spec:
     containers:
     - image: {{ .Values.image.repository }}
       name: {{ .Values.image.repository}}
       resources: {}
status: {}



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
apiVersion: v1
kind: Service
metadata:
  creationTimestamp: null
  labels:
    app:  {{ .Release.Name }}
  name: {{ .Chart.Name }}-service
spec:
  ports:
  - port: {{ .Values.service.port}}
    protocol: TCP
    targetPort: {{ .Values.service.targetPort}}
    nodePort: {{ .Values.service.nodePort}}
  selector:
    app: {{ .Release.Name }}
  type: {{ .Values.service.type}}
status:
  loadBalancer: {}

values.yaml

1
2
3
4
5
6
7
8
9
10
11
image:
  repository: nginx
  pullPolicy: IfNotPresent
  # Overrides the image tag whose default is the chart appVersion.
service:
  type: NodePort
  port: 80
  target-port: 80
  nodePort: 3001

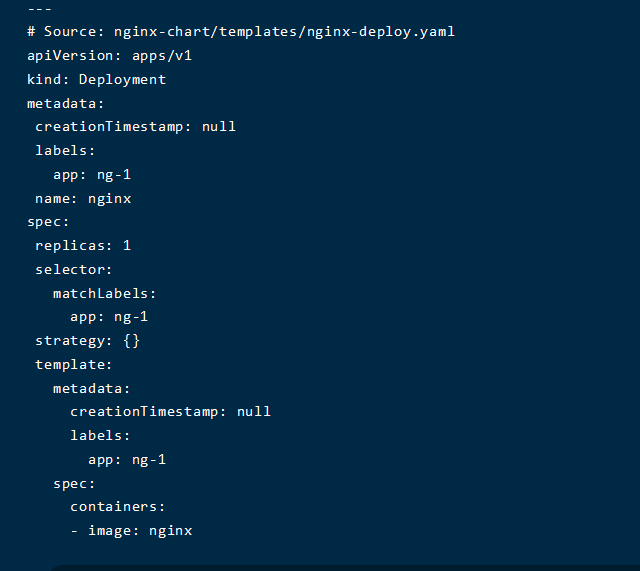

生成文件，教程是否格式错误

1
2
helm install ng nginx-chart/  --dry-run -o yaml

可以看到模板数据已经被填充

1
2
3
//直接运行
helm install ng nginx-chart/

搭建helm本地仓库

对于经常使用的chart最好的管理方式是建立一个私有的helm 仓库，方便chart的管理。

chart仓库 是一个配置了index.yaml文件和一些已经打包chart的HTTP服务器。

chart仓库结构

比如，https://example.com/charts仓库布局可能看起来像这样：

charts/
|
|- index.yaml
|
|- alpine-0.1.2.tgz
|
|- alpine-0.1.2.tgz.prov

简单的说charts 仓库只需要一个能提供静态http 的服务就可以了。

对于helm的搭建有很多种方式

  • 基于githubpage
  • githlabpage
  • Chartmuseum 工具

Chartmuseum 搭建仓库

官方网站 https://chartmuseum.com/

ChartMuseum 是一个开源的、易于部署的,Helm Chart 存储库服务器。

Chartmuseum 支持的存储方式也有很多种，比如常见的 aws，阿里云oss ，腾讯云，甚至百度云也支持。

当然也支持本地磁盘存储。

  1. 通过docker安装
1
2
3
4
5
6
7
8
9
10
11
12
mkdir -p /data/charts

docker run  -it \
  -p 8080:8080 \
  -e DEBUG=1 \
  --restart=always \
  -d \
  -e STORAGE=local \
  -e STORAGE_LOCAL_ROOTDIR=/charts \
  -v /data/charts:/charts \
  chartmuseum/chartmuseum:latest

启动完成后使用api 获取charts

1
curl localhost:8080/api/charts

返回
{}

  1. 向本地目录中放入已存在chart ，通过接口看是否能正常返回
1
2
3
4
5
6
7
8
9
cd /data/charts/


搜索和下载mysql 的chart

helm search repo mysql

helm  pull aliyun/mysql

再次通过接口访问

1
curl localhost:8080/api/charts
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
{
    "mysql": [
        {
            "name": "mysql",
            "home": "https://www.mysql.com/",
            "sources": [
                "https://github.com/kubernetes/charts",
                "https://github.com/docker-library/mysql"
            ],
            "version": "0.3.5",
            "description": "Fast, reliable, scalable, and easy to use open-source relational database system.",
            "keywords": [
                "mysql",
                "database",
                "sql"
            ],
            "maintainers": [
                {
                    "name": "Vic Iglesias",
                    "email": "viglesias@google.com"
                }
            ],
            "icon": "https://www.mysql.com/common/logos/logo-mysql-170x115.png",
            "apiVersion": "v1",
            "urls": [
                "charts/mysql-0.3.5.tgz"
            ],
            "created": "2022-04-02T09:02:59.998882182Z",
            "digest": "4b9e6eb4f4a3cfc952248fb0149597f35a4d17e456e1ec412e466302e49850e4"
        }
    ]
}

能看到返回了chart的相关列表信息

  1. 向仓库上传chart,一般远程其他机器不可能直接向这个目录下丢文件，可以通过接口的方式上传

helm cm push 插件 https://github.com/chartmuseum/helm-push

安装插件 ,有变动根据github为准

1
2
3
4
5
//前提安装git
yum install -y git

helm plugin install https://github.com/chartmuseum/helm-push

1
2
//添加仓库
helm repo add chartmuseum http://localhost:8080

查看帮助和示例

1
helm cm-push --help

基本用法： helm cm-push . https://my.chart.repo.com

上传之前自定义的chart目录

1
2
3

helm cm-push nginx-chart/  http://localhost:8080

如果出现权限的错误 500 提示。需要给对应的仓库文件夹加权限

1
2
chmod 777 /data/charts

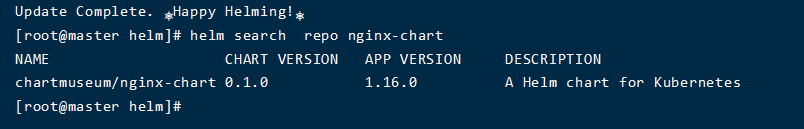

从本地远程仓库中搜索

1
2
3
4
5
//仓库执行更新
helm repo update

//搜索本地仓库chart
helm search  repo nginx-chart

helm 界面管理工具

Kubeapps 是一个web ui界面的Kubernetes 管理工具;

官方网站 https://kubeapps.com/

github https://github.com/vmware-tanzu/kubeapps

安装

通过helm安装到k8s集群中

1
2
3
helm repo add bitnami https://charts.bitnami.com/bitnami
kubectl create namespace kubeapps
helm install kubeapps --namespace kubeapps bitnami/kubeapps

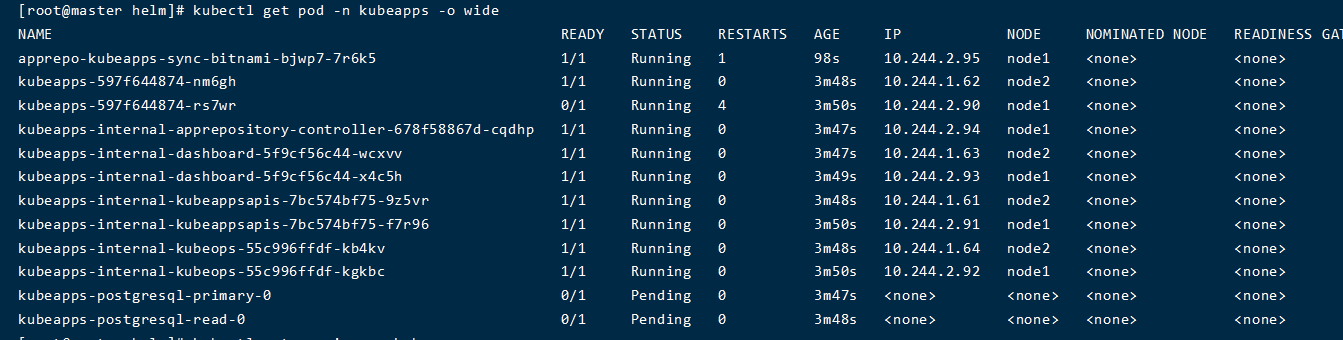

查看pod是否都启动起来

1
2
kubectl get pod -n kubeapps -o wide

为了能够外部访问，将 kubeapps 的这个service 修改能够外部访问

1
2
3
4
kubectl get service -n kubeapps

kubectl edit service kubeapps-internal-dashboard -n kubeapps

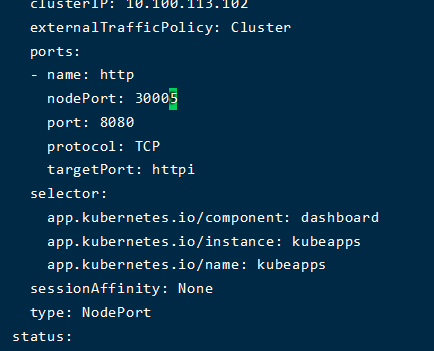

修改service 为type = nodePort 并加 nodePort 端口号信息

访问 ： http://192.168.1.101:30005 端口号 自己定

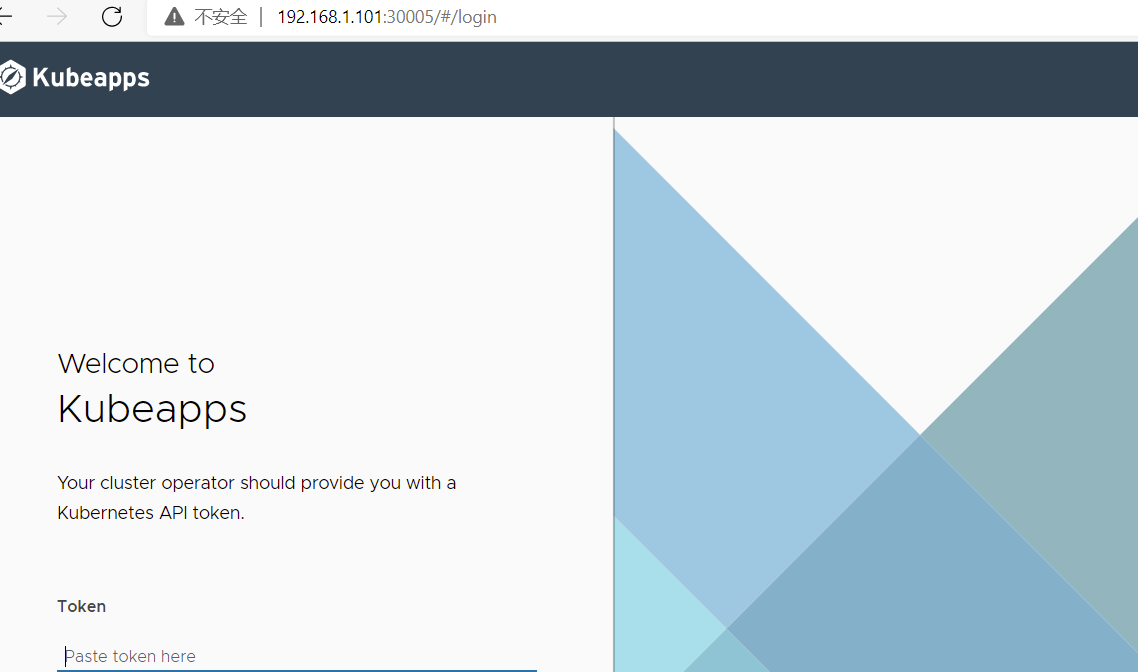

可以看到登录页面

创建访问控制

目前的kubeapps 是无法访问k8s 集群的，需要给kubeapps做集群权限的授权。

1
2
kubectl create --namespace default serviceaccount kubeapps-operator
kubectl create clusterrolebinding kubeapps-operator --clusterrole=cluster-admin --serviceaccount=default:kubeapps-operator

这里的权限是 cluster-admin 权限，生成环境建立对用户配置细粒度的访问控制

执行命令获取登录用的令牌

1
kubectl get secret $(kubectl get serviceaccount kubeapps-operator -o jsonpath='{range .secrets[*]}{.name}{"\n"}{end}' | grep kubeapps-operator-token) -o jsonpath='{.data.token}' -o go-template='{{.data.token | base64decode}}' && echo

返回信息

1
eyJhbGciOiJSUzI1NiIsImtpZCI6Imo2azZEWjBPaDlZSzdwNjZWWDJwaUpMdHlaQldTeTY0Ulhhd1JCdGlJVWsifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJkZWZhdWx0Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZWNyZXQubmFtZSI6Imt1YmVhcHBzLW9wZXJhdG9yLXRva2VuLWg5amRmIiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQubmFtZSI6Imt1YmVhcHBzLW9wZXJhdG9yIiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQudWlkIjoiZGFkZGU3NjEtNjZjMy00NDY3LWFhYTItYWY5MmQ5OWE0NWU2Iiwic3ViIjoic3lzdGVtOnNlcnZpY2VhY2NvdW50OmRlZmF1bHQ6a3ViZWFwcHMtb3BlcmF0b3IifQ.fbyXAoIcjQ2othmjHaoZA6o9f2CXDt-F4v9L5JkvNYQPEBpMWAURPP8eRvmTqHCDmE8Nu0GT8kVSw3zX1RgrjW2UBOqZCghW2i5me9KhdD-nJOjisLbUx1HN9Hk30kfcVBM3uOUBf2ho5RQ0ELcWnt_y4utTt3r_hNOpaqBNaZB6g2zARf8_MArHDJyrCyaNRzq-ZizD2j0yN5t0-1ixfzdJfw4WhS4uwPbOqipxgCnodv1VBfUkKSn8j6pP7PRyO1TG1tVD_XK4cylwE_ktLDHQ_ejg1RcGP950AkedoAVAwsKT0qzONq0aS1PHpwKGk69K85i-jVWNeag7mOEQug

解决pod异常

当输入token 后，返回的说明是token不对，

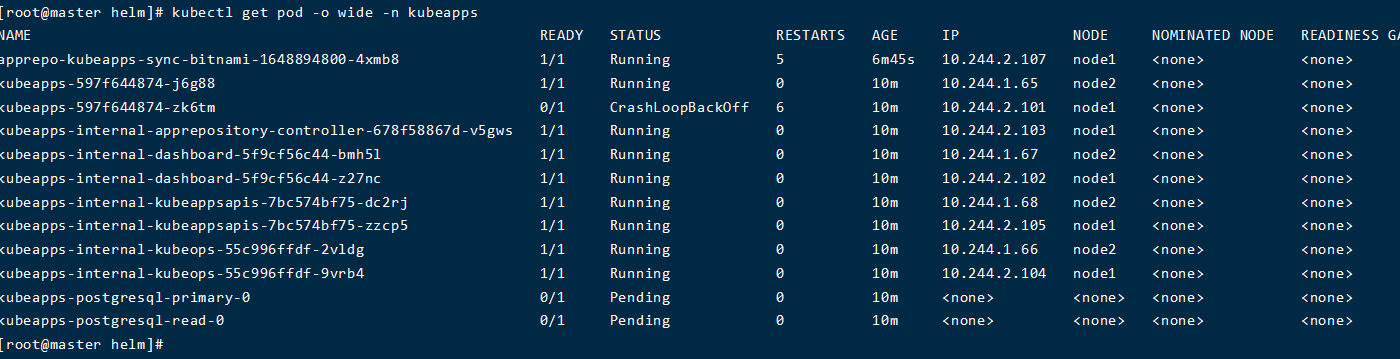

查看pod的状态

有pod出现不运行的状态;

postgresql 的原因是存储的问题

kubeapps-postgresql-primary-0
kubeapps-postgresql-read-0

1
2
3
Warning  FailedScheduling  <unknown>  default-scheduler  running "VolumeBinding" filter plugin for pod "kubeapps-postgresql-primary-0": pod has unbound immediate PersistentVolumeClaims


编辑对应的deploy

1
2
kubectl get pvc -n kubeapps

原因是：这2个pvc并没有具体绑定的pv.
因为pvc要自动匹配pv 要满足几个条件.要进行pvc 和pv要匹配

  • VolumeMode
  • Storageclass
  • AccessMode
  • Size 容联要足够

问题是 AccessMode 不一样，就再创建pvc一样的pv ，自动绑定成功；pod 也就能正常启动了.


pvc 也恢复到了绑定状态

进入页面

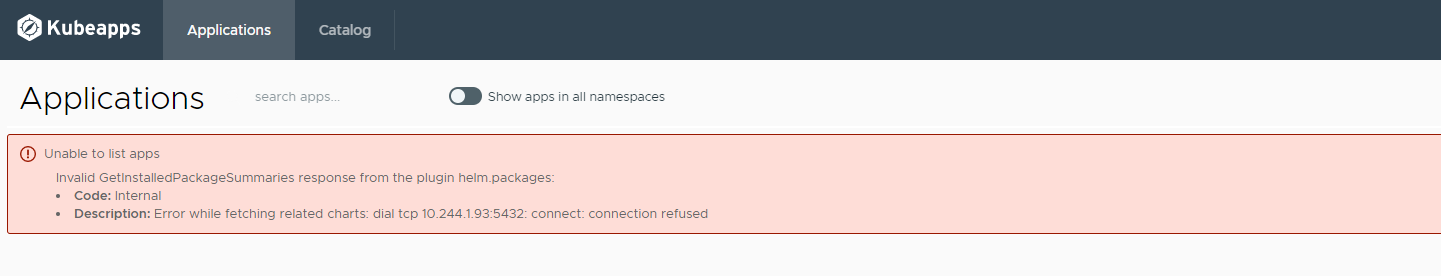

出现此错误信息;

1
2
3
4
5
Unable to list apps
Invalid GetInstalledPackageSummaries response from the plugin helm.packages:
Code: Internal
Description: Error while fetching related charts: dial tcp 10.244.1.93:5432: connect: connection refused

检查下这是请求的那里


发现是 kubeapps-postgresql-primary-0 无法请求了,那么需要解决这个pod的问题

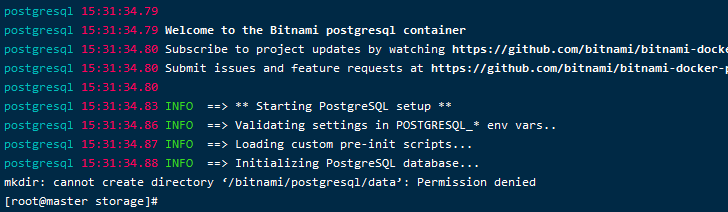

查看pod日志

1
2
kubectl logs kubeapps-postgresql-primary-0 -n kubeapps

发现是挂载目录下没有执行权限导致;

修改nfs的权限配置

将挂载的前目录增加执行权限

1
2
3

chomd 777 /data
chmod 777 /data/html //这只是nfs 机器上的挂载目录,因父文件夹权限不够，导致内部无法创建文件夹

kubeapps-postgresql-primary-0 已经正常

基本使用

到这里安装已经全部正常

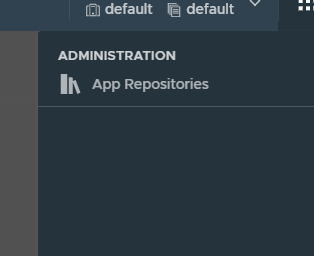

右上角还可以安装更多的仓库

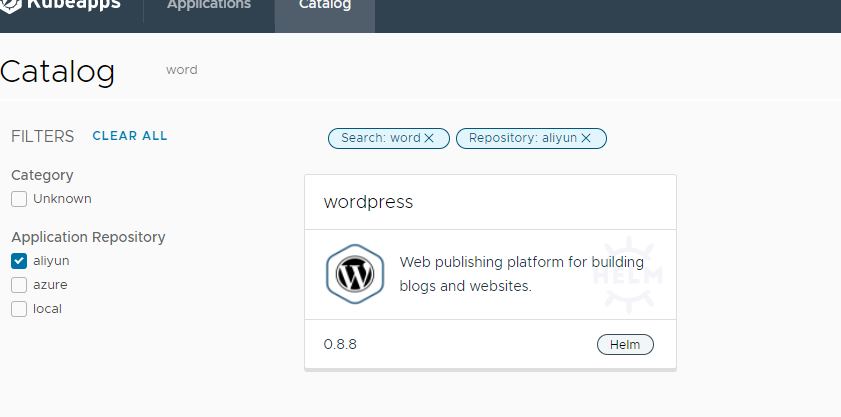

页面上搜相关的helm

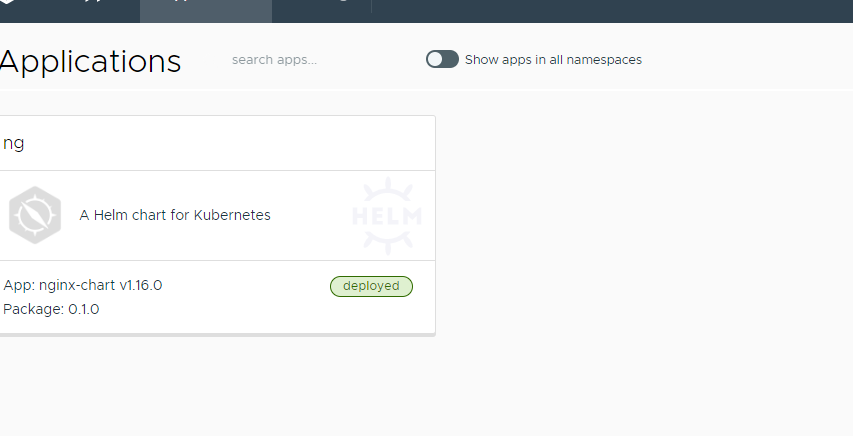

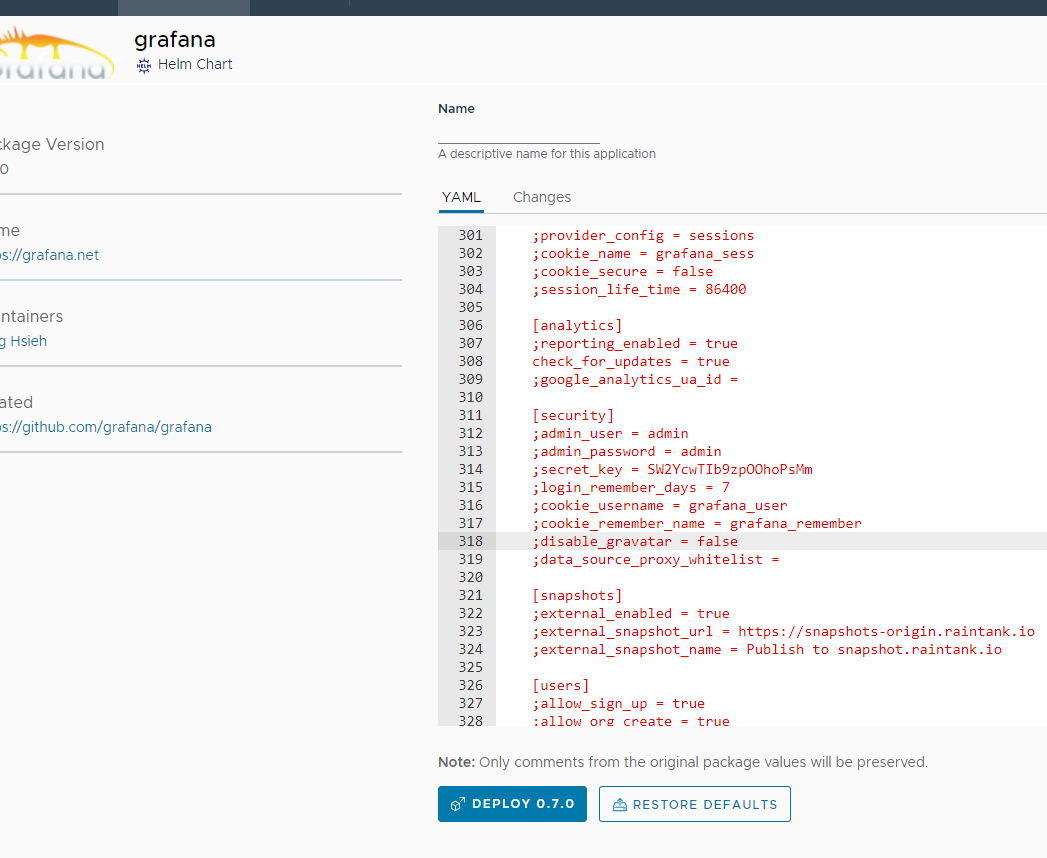

可以页面上点击部署和修改配置

更多的相关使用可以参考官网，不再赘述。
