docker 原理

docker 如何虚拟了容器

Linux Namespace 和 Cgroups

Linux Namespace 是linux内核的一个功能，可以用来操作隔离系统资源，比如pid ，userId ，network ,进程，网络接口，挂载点等。
在linux中，可以以用户为核心，为一个用户隔离出一个独立的namespace ，这个namespace中 用户拥有root权限，但是对于整个操作系统来说，还是只有用户的权限。
当前linux 实现了6种不同类型的namespace

  • Mount Namespace 隔离挂载和挂载点
  • UTS Namespace 用来隔离nodename 和 domainname
  • IPC Namespace 隔离System V IPC 和 POSIX message quenus
  • PID Namespace 用来隔离进行id ，在每个子空间中看起来都是独立的id
  • Network Namespace 隔离网络设备
  • User Namespace 隔离用户和用户组

对于linux内核提供了操作隔离的函数，docker在运行时会调用到内核函数Api 来创建namespace

namespace 技术只能显示空间的隔离，而为了能够实现空间的大小，避免竞争，就需要用到Cgoups技术.

linux Cgroup 可以对进程和进程创建的子进程的资源限制，控制，和统计的能力，包括了CPU，内存，存储，网络等;

docker会为每个容器在系统内创建cgroup

docker镜像的文件系统

在拉取一个镜像的时候，docker是一层一层的拉取的，每一层都有一个唯一的id 。这个层可能是一个软件包，或一些类库。
而对于镜像中包含的层本地已经有了就不会重复拉取。大大节省了空间。

docker 中的文件系统的实现基于linux 联合文件系统;

Union File System 简称 UFS

linux 中使用的一种类似于branch的方式将文件进行覆盖,最终生成了一个单一的文件。
这些被称为branch 或者叫做层的文件是 read-only 或 write-only 的;
在做写操作的时候并没有写到源文件上，而是写到一个新的文件上的;并没有改变原来的文件;

有点类似于ps 中图层的操作

AUFS (Advanced Multi-layered unification filesytem) 是基于UFS 的基础上进行改进的系统;

overlay 文件系统也是基于UFS的，但是结构更加的简单.

早期的docker 文件系统使用的是 AUFS ，后来使用的是 overlay 文件系统;

文件系统是Docker镜像的基础。镜像可以通过分层来进行继承, 基于基础镜像(没有父镜像)， 可以制作各种具体的应用镜像。
特性: 一次同时加载多个文件系统，但从外面看起来，只能看到一个文件系统，联合加载会把各层文件系统叠加起来，这样最终的文件系统会包含所有底层的文件和目录。

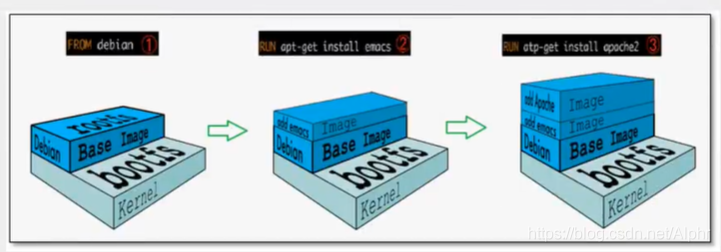

docker 镜像加载原理

  • bootfs(boot file system) 主要包含bootloader和kernel, bpotloader 主要是引导加载kernel,当我们加载镜像的时候，会通过bootloader加载kernal，Docker镜像最底层是bootfs，当boot加载完成后整个kernal内核都在内存中了，bootfs也就可以卸载，值得注意的是，bootfs是被所有镜像共用的，许多镜像images都是在base image(rootfs)基础上叠加的

  • rootfs (root file system)，在bootfs之 上.包含的就是典型Linux系统中的/dev, /proc, /bin, /etc等标准目录和文件。rootfs就是 各种不同的操作系统发行版，比如Ubuntu, Centos等等 。

启动的时候 首先加载 bootfs（Boot File System）目录。这个目录里面包括 Bootloader和kerenl。Bootloader用来加载启动 kerenl。当kerenl成功加载到内存中后， bootfs就会释放掉， kerenl随之开始加载rootfs。所有bootfs 是可以共用一套的;

网络虚拟化技术

docker 的网络相关的操作需要linux的网络虚拟化的相关技术来实现;

linxu 支持虚拟出网络设备 比如 Veth,Bridge,Tap 等

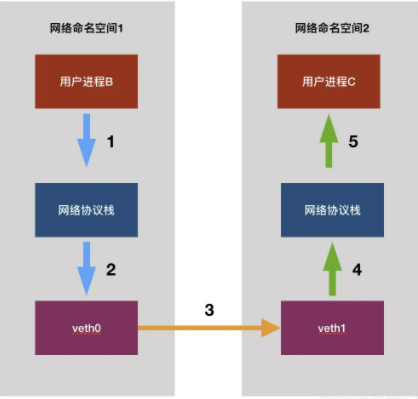

Linux Veth

veth 总是成对出现的，一端连着网络协议栈，一端彼此相连。经常用于连接不同的namespace;经常用于连接多个虚拟设备;

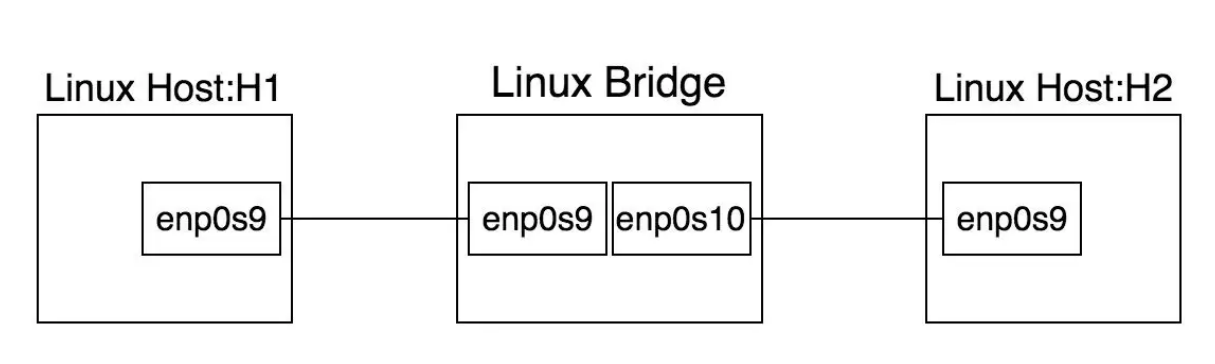

Linux Bridge

Linux Bridge 相当于一台交换机，namespace 请求到 bridege上,可以通过报文中的mac地址进行转发.

Linux 路由表

路由表是Linux内核的一个模块，通过路由表来决定某个network namespace 中包的流向，定义了会请求到那个网络设备上。

Linux Iptables

iptables 是一个管理包流动和转送的工具。定义了一套链式处理的结构，在网络包的传输过程中使用不同的策略对包进行加工，传送或丢弃。

MASQUERADE 策略

用于转换源地址

将请求包中的源地址转成网络设备的地址。在namespace 请求外部网络 会携带源地址，但是这个源地址是主机内部的一个namespace中的，外部无法识别，需要做个转换。

DNAT 策略

用于转换目标地址,用于将宿主机上的端口和namespace中的地址端口做映射

那么对于docker中的网络来说；

  • host 网络就是容器的网络和主机共用一个Network namespace，使用宿主机的IP 和端口;

  • container 指定某些容器使用一个 Network namespace

  • Bridge 容器使用独立network Namespace，并连接到docker0虚拟网卡（默认模式）。通过docker0网桥以及Iptables nat表配置与宿主机通信;
    所有的容器都通过docker0 网卡进行桥接

  • 自定义网络 自定义网络后，会新创建一个类似于docker0 的网桥,其他容器可以选择加入连接或断开连接

参考链接: https://cloud.tencent.com/developer/article/1643536
https://blog.csdn.net/meltsnow/article/details/94490994
参考书籍:<<自己动手写docker>>
